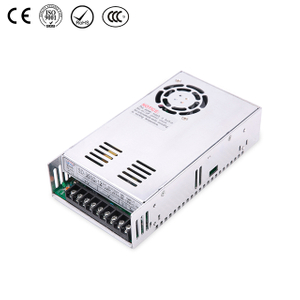

SD-100 DC-DC Converter

Especificações do produto

ESPECIFICAÇÃO

SAÍDA

Modelo

SD-100A-5

SD-100C-5

SD-100D-5

SD-100B-12

SD-100C-12

SD-100D-12

SD-100B-24

SD-100C-24

SD-100D-24

SD-100B-48

SD-100C-48

SD-100D-48

Tensão CC

5V

12V

24V

48V

Corrente classificada

20a

8.5a

4.2a

2.1a

Intervalo atual

0 ~ 20a

0 ~ 8.5a

0 ~ 4.2a

0-2.1a

Poder nominal

100w

102W

100,8w

100,8w

Ripple e ruído

100mvp-p

120MVP-P

150mvp-p

150mvp-p

Tensão adj. Faixa

4.5 ~ 5.5VDC

11 ~ 16VDC

23 ~ 30VDC

43.2-52.8VDC

Tolerância à tensão

± 2,0%

± 1,0%

± 1,0%

± 1,0%

Regulação da linha

± 0,5%

± 0,3%

± 0,2%

± 0,2%

Regulação de carga

± 0,5%

± 0,3%

± 0,2%

± 0,2%

Configuração, tempo de subida

2s, 50ms (apenas modo D) em carga total

Segure o tempo

20ms (apenas modo D) em carga total

ENTRADA

Faixa de tensão

A ： 9.2 ~ 18VDC B: 19 ~ 36VDC C: 36 ~ 72VDC D: 72 ~ 144VDC ou 85 ~ 132VAC

Eficiência

74%

75%

76%

75%

77%

80%

78%

81%

83%

78%

81%

83%

CUNTE DC

4.8a/24V

2.4a/48V

1.8a/96V

4.8a/24V

2.4a/48V

1.8a/96V

4.8a/24V

2.4a/48V

1.8a/96V

4.8a/24V

2.4a/48V

1.8a/96V

Corrente de INRUSH

D: 18A/96VDC

Corrente de vazamento

<0,75mA/120VAC (SD-100D)

Proteção

Sobre carga

105 ~ 135% Power de saída nominal

Tipo de proteção: Modo Soluço, recupere automaticamente após a remoção da condição de falha

Sobre tensão

5,75 ~ 6,75V/10%de carga

16,8 ~ 20V/10%de carga

31,5 ~ 37,5V/10%de carga

60.2-79.2/10%de carga

Tipo de proteção: Modo Soluço, recupere automaticamente após a remoção da condição de falha

AMBIENTE

TEMPERAÇÃO DE TRABALHO.

-10 ~+60 ℃ (consulte 'curva de deraca ')

Umidade de trabalho

20 ~ 90%RH não-condescente

Temperatura de armazenamento, umidade

-20 ~+85 ℃, 10 ~ 95%RH

Temp.coeficient

± 0,03%/℃ (0 ~ 50 ℃)

Vibração

10 ~ 500Hz, 2g 10min./1cycle,60min.aching ao longo x, y, z eixos

Segurança e EMC

Padrões de segurança

IEC60950-1CB aprovado pelo TUV (apenas para D Type)

Suportar tensão

I/PO/P: 1,5KVAC I/P-FG: 2,0KVAC O/P-FG: 0,5KVAC

Resistência ao isolamento

I/PO/P, I/P-FG, O/P-FG: 100m Ohms/500VDC/25 ℃/70%RH

Emissão EMC

Conformidade com EN55022 (CISPR22) Classe B

Imunidade EMC

Conformidade com en61000-4-2,3,4,6,8, nível leve da indústria, critérios A

OUTROS

Dimensão

199*98*38mm (l*w*h)

Peso

0,55 kg

Embalagem

30pcs/16,5 kg

OBSERVAÇÃO

1. Todos os parâmetros não mencionados especialmente são medidos a 24,48.96VDC, carga nominal e 25 ℃ de temperatura ambiente.

2. O Ripple & Ruído é medido a 20MHz de largura de banda usando um fio de pares de 12 '' terminado com um capacitor paralelo 0.1UF e 47UF.

3. Tolerância: inclui tolerância de configuração, regulação da linha e regulação de carga.

4. A fonte de alimentação é considerada um componente que será instalado em um equipamento final. O equipamento final deve ser confirmado novamente que ainda atende às diretivas EMC.

Recursos do produto

• Adaptabilidade de entrada ampla : suporta intervalos de tensão 2: 1 (por exemplo, 19–36VDC para o tipo B), ideal para fontes de energia instáveis.

• Ruído de baixa ondulação : o filtro EMI embutido garante saída limpa para eletrônicos sensíveis.

• Proteção do modo Soluço : Proteção de sobrecarga/Overtoltage Recosões automaticamente após a remoção de falhas, reduzindo o tempo de inatividade.

• Teste de carga total : 100% de queimadura testada para garantir um desempenho consistente sob carga máxima.

Vantagens

• Confiabilidade econômica : equilibra baixo custo com alta durabilidade para operação de longo prazo.

• Saída personalizável : múltiplas opções de tensão/corrente (5V - 48V) atende aos diversos requisitos do dispositivo.

• Integração compacta : Slim 199 × 98 × 38mm Design economiza espaço em instalações de gabinete ou painel.

• Conformidade global : atende aos padrões de segurança CE, ROHS e IEC para implantação mundial.

Aplicações

• Automação industrial : Powers PLCs, sensores e sistemas de controle em fábricas.

• Energia renovável : integra -se aos sistemas solares/eólicos para regular o carregamento da bateria.

• Infraestrutura de telecomunicações : suporta estações base e unidades de energia de backup.

• Dispositivos médicos : fornece energia estável para equipamentos de monitoramento de baixa tensão.

Material e desempenho

• Componentes de alto grau : usa capacitores e semicondutores duráveis ​​para vida útil prolongada.

• Casagem retardante da chama : aprimora a segurança em ambientes de alta temperatura.

• Projeto anti-vibração : suporta vibrações de 10 a 500Hz, adequadas para máquinas móveis ou industriais.

Embalagem

• Proteção antiestática : cada unidade é embalada em uma bolsa anti-estática para evitar danos eletrostáticos.

• Envio seguro : caixas de papelão duras (30pcs/16,5 kg) Certifique -se de trânsito seguro.

• Documentação incluída : Manual do Usuário e Guia de Instalação para configuração rápida.

Serviço e suporte

• Garantia de 2 anos : abrange defeitos em materiais e mão de obra.

• Ajuda técnica 24/7 : a equipe dedicada auxilia na instalação, solução de problemas e personalização.

• Substituição rápida : as unidades defeituosas são substituídas prontamente para minimizar os atrasos no projeto.

Cenários de uso

• Torres de telecomunicações ao ar livre : opera de maneira confiável em -10 ~+60 ℃ ambientes com energia de grade instável.

• Linhas de produção de fábrica : poderes equipamentos automatizados com baixa ondulação para evitar a interferência do sinal.

• Sistemas solares fora da grade : converte a tensão do painel variável em 12V/24V estável para as baterias.

Perguntas frequentes

• P : O SD-100 pode lidar com a entrada 48VDC?
  R : Sim-Os modelos do tipo C suportam a entrada de 36 a 72VDC, incluindo 48VDC.

• P : Como verificar a conformidade do EMC para o meu sistema?
  R : O conversor atende à Classe B EN55022, mas o equipamento final deve re-testar a compatibilidade EMC.

• P : Qual é a garantia para ordens em massa?
  R : Todas as unidades incluem uma garantia de 2 anos, com suporte estendido a grandes compras.
