Alimentazione a ginaggio Din ZDR5

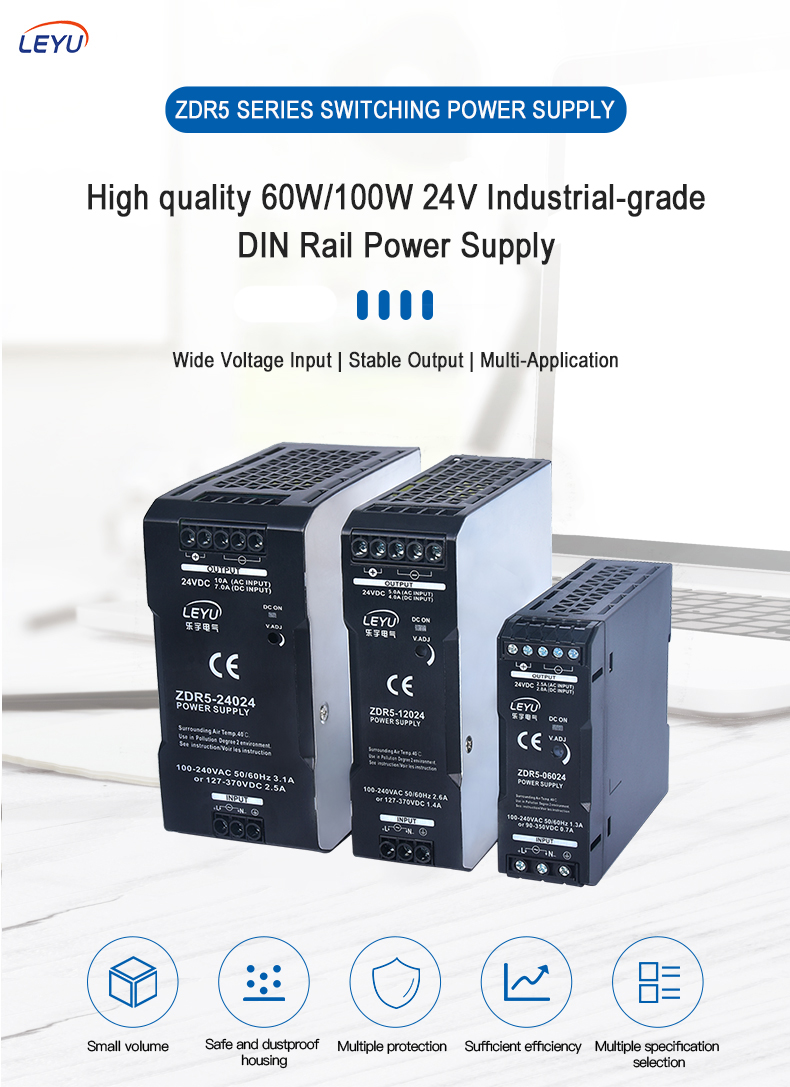

La serie di alimentazione a ginnastica Din ZDR5 (60W, 120W, 240W) offre una potenza da 24 VDC stabile con un intervallo di ingresso universale 100-240VAC/90-350VDC. Disponibili in capacità di uscita 2.5A, 5A e 10A, queste unità combinano il montaggio compatto della rotaia DIN, la protezione robusta e l'alta efficienza, ideali per l'automazione industriale, i sistemi di sicurezza e le infrastrutture intelligenti.

Modello:
ZDR5
Marca:
Leyu

Disponibilità:

quantità:



Informarsi Aggiungi al cestino

ZDR Alimentazione della serie ZDR5 Alimentazione elettrica Alimentazione a binario DIN

Descrizione del prodotto

Specifiche del prodotto


Modello			ZDR5-060	ZDR5-120	ZDR5-240
PRODUZIONE
Tensione DC			24 V.	24 V.	24 V.
Corrente nominale			2.5a	5a	10a
Intervallo attuale			0-2.5a	0-5.0a	0-10.0A
Potenza nominale			60W	120w	240w
Ondulazione e rumore			100mv	120mv	150mv
Tensione agg. Allineare			Da -10% al 15% (con v.adj) (garantito)
Tolleranza di tensione			± 1%	± 1%	± 1%
Setup, aumento del tempo			1000ms, 60ms/ 230Vac 1800ms, 60ms/ 115VAC a pieno carico
Tieni il tempo	115 VAC INPUT		24 ms	27 ms	34 ms
	230 VAC INGRESSO		117 ms	128 ms	36 ms
INGRESSO
Gamma di tensione			100 a 240 VAC, da 90 a 350 VDC (intervallo ammissibile: da 85 a 264 vac)*6
Corrente CA			AC100-220V1.3A DC90-350V0.7A	AC100-220V2.6A DC90-350V1.4A	AC100-220V5.2A DC90-350V2.8A
Efficienza		230 VAC INGRESSO	86%	86%	85%
Corrente innovativa		115 VAC INPUT	16A
230 VAC INGRESSO	32A
		230 VAC INGRESSO	<1Ma/240VAC
PROTEZIONE
Over Load			Dal 120% al 150% della corrente di carico nominale
Over tensione			YWS*5
Over Temp			NO
AMBIENTE
Temp. Lavori., Umidità			-25 a 60 ° C (fare riferimento ai dati di ingegneria), dal 20% al 90% (umidità di stoccaggio: dal 10% a 95%)
Temp di stoccaggio., Umidità			Da -10 a 60 ° C.
Vibrazione			Da 10 a 55 Hz, 0,375 mm di ampiezza singola per 2 ore ciascuna in direzioni X, Y e Z
ciascuna in direzioni X, Y e Z10 a 150 Hz, 0,35 mm di ampiezza singola (5 g massimo per 60 W, 120 W, 240 W,) per 80 minuti. In direzioni X, Y e Z
SICUREZZA
Resistere alla tensione			I/PO/P: 3KVAC I/P-FG: 2.0KVAC O/P-FG: 0,5KVAC
Resistenza all'isolamento			I/PO/P, I/P-FG, O/P-FG: 100 m ohm/500vdc
STANDARD
Standard di sicurezza			Design Fare riferimento a EN62368-1,
Standard EMC			EN55032, EN55035, EN61000-3-2, EN61000-3-3
Altri
Dimensione			90 × 32 × 110	125 × 40 × 124	125 × 60 × 126
Peso			260 g	550 g	840G
Imballaggio
NOTA: 1. Tutti i parametri non menzionati appositamente sono misurati con ingresso 230VAC, carico nominale e 25 ℃ di temperatura ambiente. 2.Ripple e il rumore sono misurati a 20 MHz di larghezza di banda utilizzando un filo coppia intrecciato da 12 'terminato con un condensatore parallelo 0. 1μ e 47μ. 3.Tolerance: include la tolleranza di configurazione, la regolazione della linea e la regolazione del carico. 4. L'alimentazione è considerata un componente che verrà installato in un'apparecchiatura finale. L'apparecchiatura finale deve essere confermata che soddisfa ancora le direttive EMC.

Caratteristiche del prodotto

Adattabilità ad ampio tensione : funziona con 100-240VAC (compatibilità globale) e 90-350vdc, adatte alle configurazioni industriali ibride.

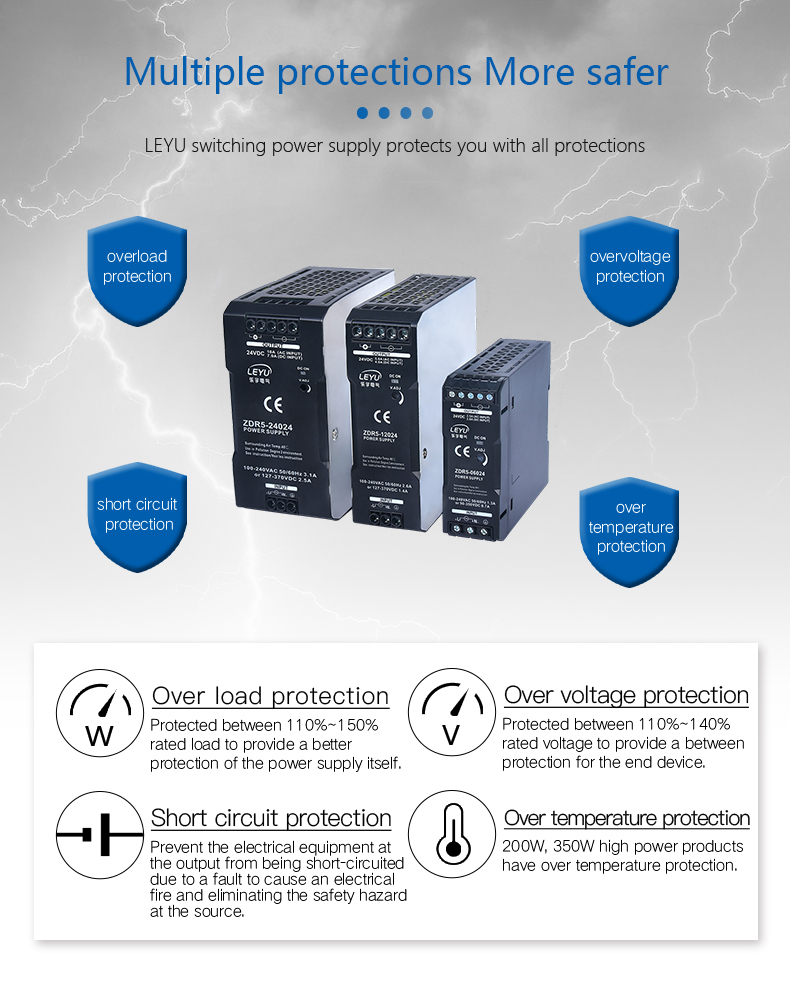

Salvaguardia multi-protezione : sovraccarico integrato, sovratensione, cortocircuito e (per 120 W/240 W) protezione da sovramperatura.
Conversione di potenza efficiente : fino all'86% di efficienza riduce i rifiuti di energia e la generazione di calore.
Montaggio della guida DIN : Design Din Rail da 35 mm per installazione rapida e priva di attrezzi.
Design compatto : i profili di risparmio spaziale si adattano perfettamente agli armadi di controllo affollati.

Vantaggi

Dimensizzazione versatile : scegli 60 W (2.5a), 120 W (5A) o 240W (10A) per soddisfare i requisiti di carico.
Output stabile : ± 1% di tolleranza di tensione e bassa ondulazione/rumore Garantire una potenza costante per dispositivi sensibili.
Build durevole : componenti abitative e di livello industriale di fiamma resistono a ambienti duri (da -25 ° C a +60 ° C).

Applicazioni

La serie ZDR5 alimenta i sistemi critici:

Automazione industriale : PLC, sensori e attuatori nelle linee di produzione.
Sicurezza e sorveglianza : telecamere, controllo degli accessi e sistemi di allarme.
Energia rinnovabile : inverter del pannello solare e unità di stoccaggio della batteria.
Edifici intelligenti : illuminazione, controlli HVAC e dispositivi IoT.

Materiale e prestazioni

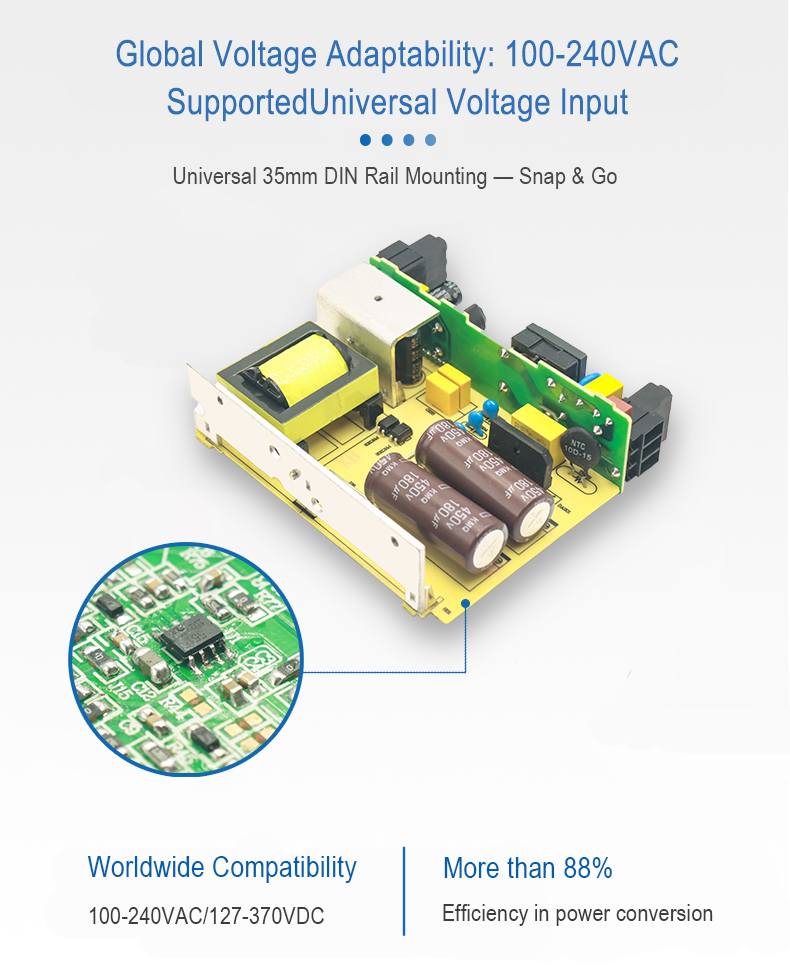

Costruito con condensatori elettrolitici di alta qualità (classificati per oltre 5.000 ore) e un design del PCB robusto, lo ZDR5 garantisce stabilità a lungo termine. La sua progettazione di gestione termica impedisce il surriscaldamento, mentre la conformità EMC (EN55032/EN55035) riduce al minimo le interferenze con altre apparecchiature.

Leyu soggetti ogni unità ZDR5 a test rigorosi:

Test di invecchiamento : simulare oltre 1.000 ore di funzionamento per verificare l'affidabilità.
Test di sovratensione : convalidare la resistenza ai picchi di tensione (fino al 150% del carico nominale).
Controlli ambientali : confermare le prestazioni a temperature estreme e umidità.

Perché scegliere ZDR5 di Leyu?

Soluzioni personalizzate : configurazioni su misura per le esigenze uniche del progetto (ad es. Regolazione della tensione).
Supporto globale : assistenza tecnica 24 ore su 24, 7 giorni su 7 e risposta rapida alle richieste.
Competenza comprovata : decenni di esperienza nella progettazione di alimentazione industriale.

ZDR5

ZDR5 详情 (2)

ZDR5

ZDR5 详情 (4)

ZDR5 详情 (6)

ZDR5 详情 (7)

ZDR5 详情 (8)

ZDR5 详情 (9)

ZDR5 详情 (10)

ZDR5 详情 (11)

di installazione Manuale

L Tipo ： ZDR5 Din Rail Pow er er （ Serie ： ZDR5 -60, 120, 240 ）

ZDR5-60-24	Ingresso: 100-240VAC	1.6a	50/60Hz	Output: 24V 2.5a
ZDR5 -120-24	Ingresso: 100-240VAC	2.6A	50/60Hz	Output: 24V 5A
ZDR5 -240-24	Ingresso: 100-240VAC	2.8a	50/60Hz	Output: 24V 10A

l Introduzione

ZDR5 è una R con Din di alimentazione alimentazione serie di un prezzo e economico un design sottile . Come di altra Leyu di din ferrovia , possono essere montati su le serie una TS35 standard Din ferrovia .

L Installazione

（ 1） sempre Consenti buone di ventilazione autorizzazioni , 5mm sinistra e destra , 40 mm sopra e 20mm sotto , uso l' unità in per impedire che si anche surriscalda . un spazio 10-1 5cm di deve essere mantenuto quando il adiacente dispositivo è una fonte di calore.

（ 2） L' orientamento appropriato di montaggio per l' unità è verticale, i terminali di ingresso B e parte nell'ottom l' uscita nella superiore. di montaggio diversi, come il capovolto , orizzontale o tavolo . montaggio sono Non ammessi orientamenti

（ 3） Utilizzare di rame filo solo , e consigliati i cavi sono mostrati come sotto.

Awg	18	16	14
Corrente dell'attrezzatura nominale ( AMP )	7a	10a	15a
Sezione trasversale del piombo ( mm 2 )	0.8	1.3	2.1
NOTA: la corrente ogni filo trasporta deve essere valutato a BEDE all'80% della corrente suggerita sopra quando si utilizza 5 o più fili collegati all'unità che .

Assicurarsi di che tutti i DS Stran di ciascun filo filo a inseriscono la del terminale connessione e che i della vite terminali siano in modo sicuro fissi per evitare scarso un contatto . se l' alimentazione , possiede -uscita terminali multi , assicurarsi che ogni contatto sia collegato ai fili per evitare troppe sollecitazioni corrente di su un singolo contatto.

（ 4） Usa fili in grado di a di almeno 80 resistere ° C, come temperature UL1007.

（ 5） consigliato filo del La lunghezza è 5mm (0,197 ').

（ 6） consigliato cacciaio da I s 3mm, cacciavite Tipo di .

di installazione Manuale

（ 7） L' consigliata della coppia impostazione per i terminali è mostrata come di seguito.

Modello	I/p	O/p
ZDR5-60	6.9 KGF -CM (6 lb -in )	6.9 KGF -CM (6 lb -in )
ZDR5-120	7.5 KGF -CM (6,5 libbre -in )	7.5 KGF -CM (6,5 libbre -in )
ZDR5-240	7.5 KGF -CM (6,5 libbre -in )	7.5 KGF -CM (6,5 libbre -in )

（ 8） suggerito Fusibile e massimo numero di PSU essere che possono collegati a un V interruttore di a 230seguito sono mostrati come .

Modello	Fusibile	di circuito Interruttore
Modello	Fusibile	C16	D16
ZDR5-60	T 6.3A/L250V	6	13
ZDR5-120	T 8.0A/L250V	5	10
ZDR5-240	T 8.0A/L250V	4	10

（ 9） di montaggio Istruzioni ：

Montare come mostrato solo in figura, con terminale di ingresso s verso il basso, altrimenti un sufficiente raffreddamento sarà non possibile . Ammissible Din Rail ： TS 35/7.5 o TS 35/15

Per ferroviario la fissaggio ：

（ A ） Inclinare l' unità leggermente posteriore . （ B ） Montare l' unità sopra in alto del cappello il binario .

（ C ） scorrere Far verso il basso fino a quando non colpisce la fermata.

（ D ） premere sul fondo il per blocco.

（ E ） Scuoti l' unità leggermente per verificare l' di blocco azione .

'Clic'

（ 10） Per altre informazioni sui prodotti , , consultare i dettagli.

l AVVISO / ATTENZIONE !!

（ 1） Rischio di elettrico shock e pericolo di energia . Tutto il fallimento deve essere esaminato da una tecnologia qualificata Nician. Si prega rimuovere di non il caso dell'alimentazione da te !

（ 2） Rischio di elettrici archi e elettriche scosse (pericolo per la vita). il contrario sia dei primari che quelli secondari lati consentito Non è .

（ 3） Il rischio di bruciatura pericolo . non tocca di l' unità in funzione e poco dopo la disconnessione !

（ 4） Rischio di incendio e corto circuito. Le aperture dovrebbero essere protette da estranei oggetti o gocciolanti . liquidi

（ 5） solo Installare l' unità in un inquinamento di grado di 2 ambiente ( Nota .1).

（ 6） Non installare l' unità in luoghi con alta umidità o vicino all'acqua .

di installazione Manuale

（ 7） La temperatura di funzionamento massima è 40 ° C per ZDR5 -60-24, ZDR5 -120-24, ZDR5 -240-24, non installare l'unità in luoghi con temperatura ambiente elevata o fonte di incendio.

（ 8） Il FG ( ) deve essere collegato a PE ( protettiva Terra ).

（ 9） La corrente di output e la potenza di out non devono superare il nominale valore nelle sue specifiche.

（ 10） Scollegare il sistema dalla di alimentazione tensione :

Prima di iniziare qualsiasi lavoro di installazione , manutenzione o modifica: scollegare il sistema dalla tensione di alimentazione. Assicurati che connessione involontaria nel circuito sia imposta la !

（ 11） Per continua la protezione contro il rischio di incendio , sostituire solo con lo stesso tipo e la valutazione del fusibile.

NOTA.1: di inquinamento il grado 2 si applica laddove vi sia solo non conduttivo che inquinamento potrebbe temporaneamente diventare conduttivo a causa della condensazione ccenale. Generalmente fare riferimento a luoghi secchi e ventilati , come ben gli armadietti di controllo.
